ArcDroid PLUS Controller

ArcDroid PLUS Controller – Uppgradera din ArcDroid

Mer kraft. Större skärm. Fler möjligheter – direkt i din ArcDroid.

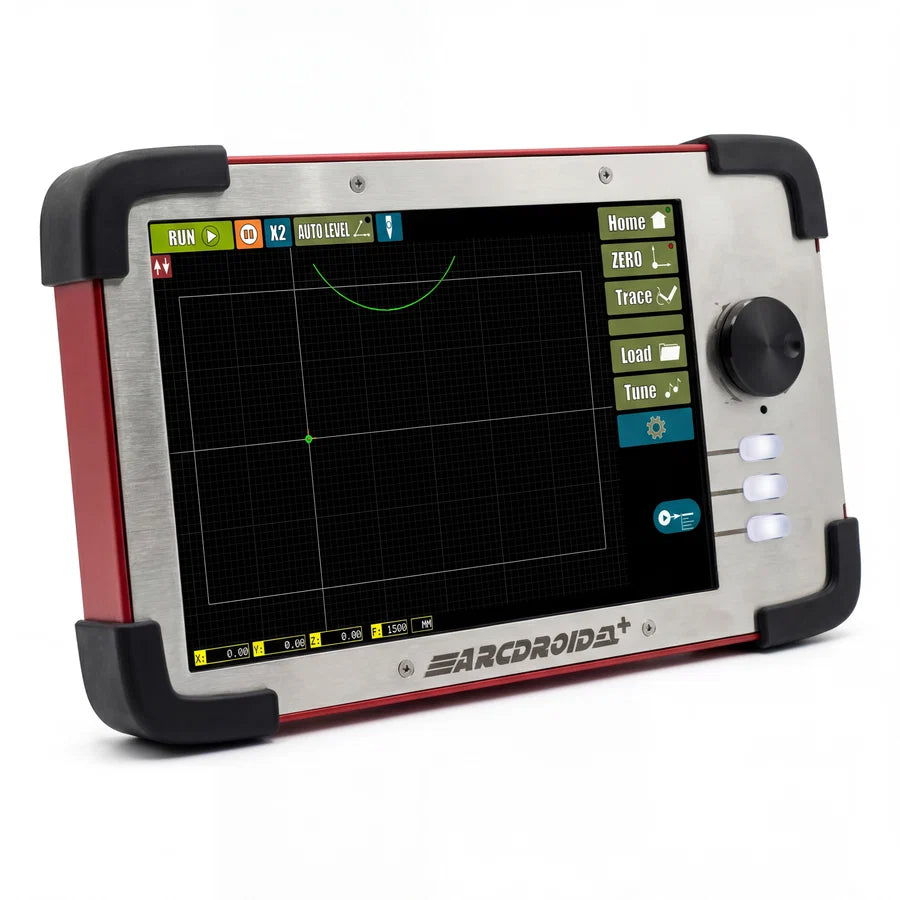

ArcDroid PLUS Controller är nästa generations styrenhet för ArcDroid CNC plasmaskärningsrobot. Den ersätter den befintliga Simple Trace-kontrollern och ger dig en större 10" HD-touchskärm, åtta gånger större minneskapacitet och flera nya funktioner som gör det möjligt att skapa och bearbeta detaljer direkt i kontrollern – utan att behöva använda CAD-program eller dator.

Installationen är enkel. Uppdatera ArcDroid till senaste mjukvaruversionen, koppla bort den gamla kontrollern och anslut PLUS. Samma anslutning och monteringsmönster används, vilket innebär att ingen ombyggnad eller ny kabeldragning krävs.

Skapa detaljer direkt i kontrollern

Med PLUS får ArcDroid betydligt större möjligheter att skapa färdiga skärprogram direkt vid maskinen.

Den inbyggda parametriska formbanken innehåller 12 färdiga mallar för exempelvis flänsar, fästen, förstärkningsplåtar och bultcirklar. Ange önskade dimensioner direkt på skärmen så genererar kontrollern automatiskt skärbanan.

Du kan även skapa text direkt på skärmen med tre inbyggda stencilfonter, justera storlek, vinkel och placering och därefter skära ut texten – utan extern programvara.

Hantera betydligt mer komplexa DXF-filer

PLUS har 8 gånger större minneskapacitet än standardkontrollern. Det gör det möjligt att arbeta med betydligt mer komplexa DXF-filer med fler linjer, bågar och kurvor.

Simple Trace Plus stöder:

• Linjer och bågar
• Tangentiella bågar
• Splines och komplexa kurvor
• DXF-import
• Upp till 8× högre komplexitet

Det innebär mindre behov av att förenkla eller dela upp avancerade ritningar innan de kan skäras.

Effektiv serieproduktion

Med den utökade minneskapaciteten kan flera detaljer placeras ut över plåten i X- och Y-mönster. Ange antal, avstånd och orientering och låt ArcDroid repetera detaljen över arbetsytan.

Funktionen Run From Here gör det dessutom möjligt att starta om från en valfri detalj eller position i programmet. Praktiskt om en skärning behöver göras om eller om ett längre jobb har avbrutits.

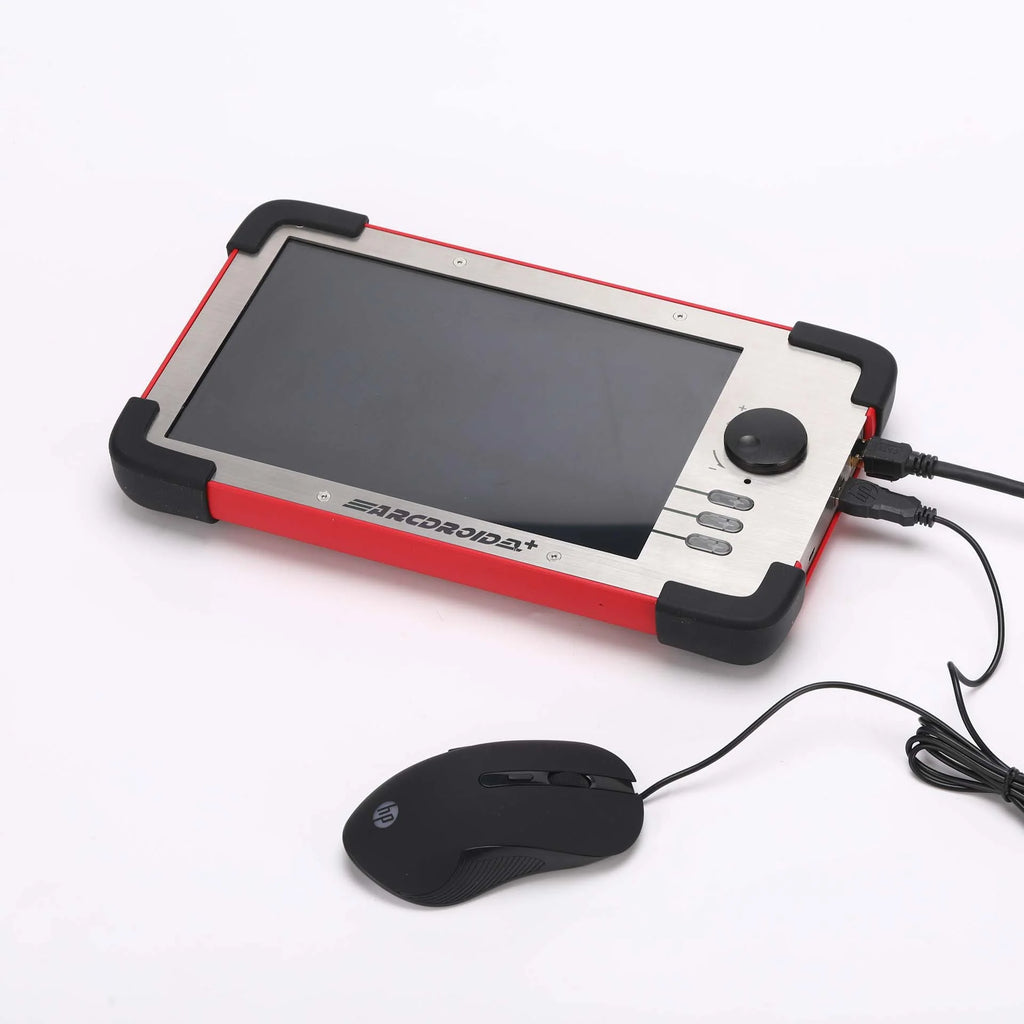

Använd PLUS utan ArcDroid

Kontrollern kan även användas som en fristående designstation.

Anslut USB-C-strömförsörjning och en USB-mus och arbeta med ritningar, text och parametriska former vid ett skrivbord. När programmet är färdigt ansluter du kontrollern till ArcDroid och börjar skära.

Ingen laptop och inget CAD-program krävs för enklare konstruktioner.

Fördelar

• 10" HD-touchskärm
• 8× större minne
• 12 parametriska former
• 3 stencilfonter
• DXF & G-Code
• X/Y-mönsterläggning
• Run From Here
• Fristående designläge
• USB-A & USB-C
• Plug & Play-installation
• Kostnadsfria uppdateringar

Tekniska data

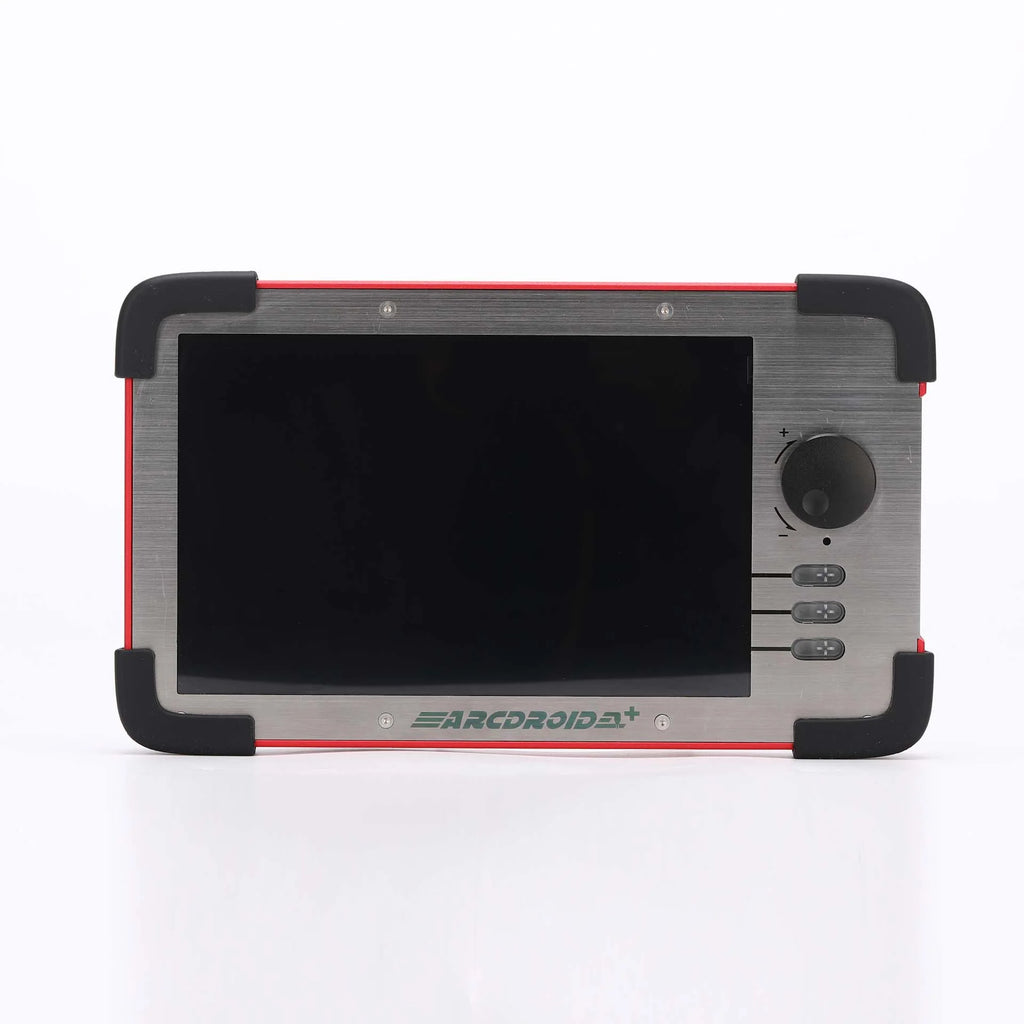

Display: 10" kapacitiv HD-touchskärm, 720 × 1280
Minne: 8× kapaciteten hos standardkontrollern
Filformat: DXF och G-Code
Filöverföring: FAT32 USB-minne

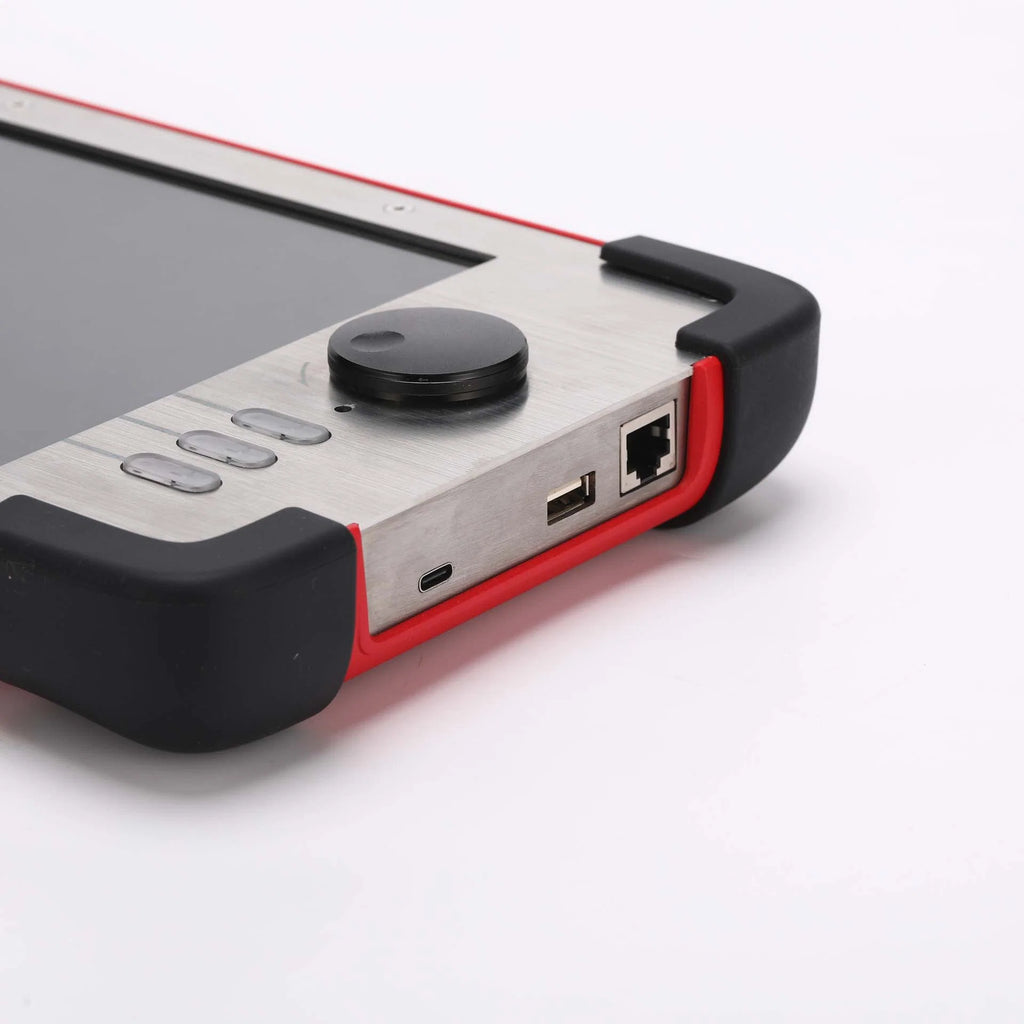

Anslutningar: USB-A, USB-C samt ArcDroid controller-port
Kapsling: Gjuten aluminium med stålfront
Skydd: Stötdämpande gummihörn

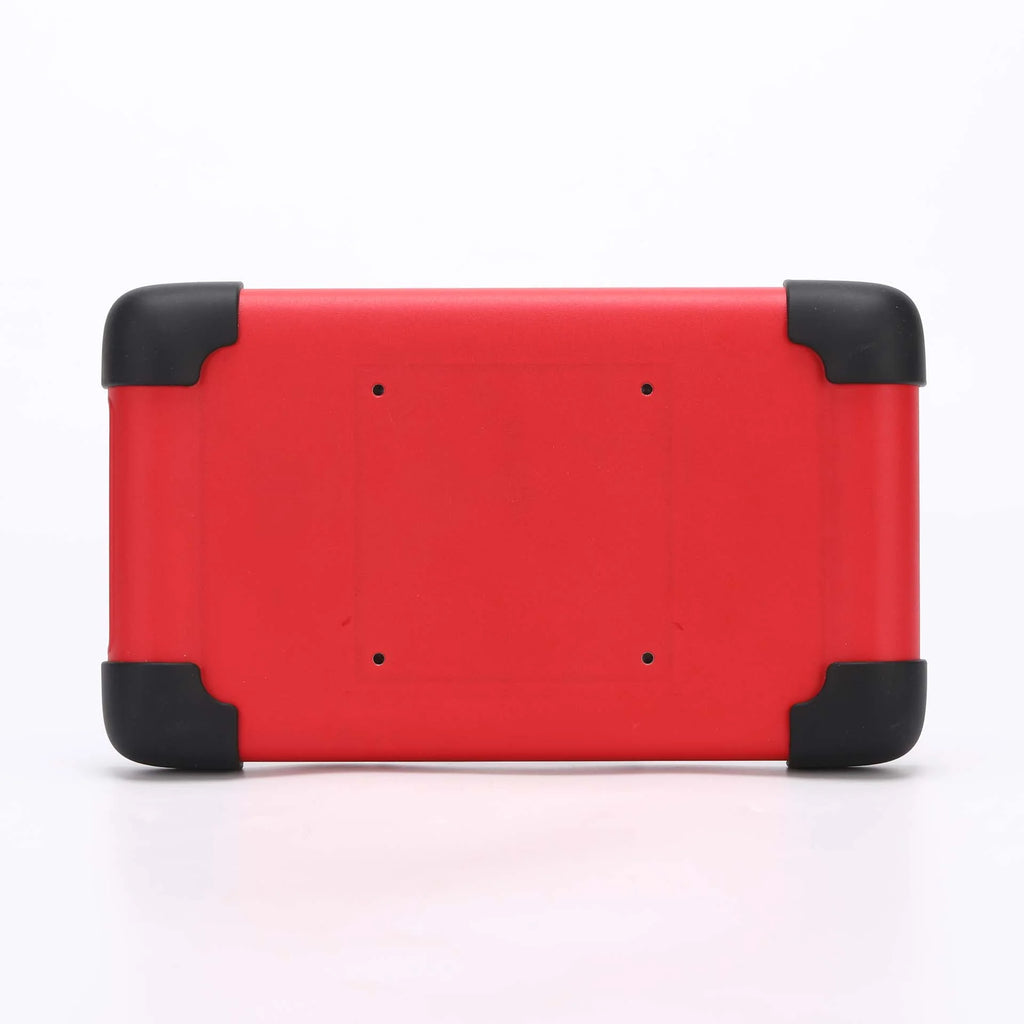

Montering: 100 × 100 mm, 4-hålsmönster
Formbibliotek: 12 parametriska mallar
Typsnitt: 3 stencilfonter
Standalone: USB-C-strömförsörjning + USB-mus
Kompatibilitet: ArcDroid CNC plasmaskärningsrobotar

Enkel uppgradering av befintlig ArcDroid

ArcDroid PLUS är konstruerad som en direkt ersättare till Simple Trace-kontrollern. Samma kontakt och monteringsmönster används.

Innan bytet behöver ArcDroid uppdateras till den senaste mjukvaruversionen via USB. Därefter byts kontrollern ut och systemet är redo att användas.

I förpackningen:
ArcDroid PLUS Controller samt Quick Start Guide.
